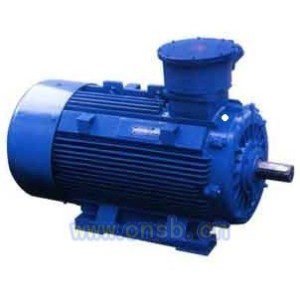

YBSF系列隔爆型三相异步电动机特点

YB2系列隔爆型三相异步电动机是我公司YB系列的更新换代的防爆电机基本系列，本系列电动机具有体积小、重量轻，外形美观、安全可靠运行、寿命长，性能优良，安装使用维修方便。

YBSF系列隔爆型三相异步电动机概述

本系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。

本系列电动机防爆性能符合GB3836.1-2000《**性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《**性气体环境用电气设备第2部分：隔爆型“d”》的规定，也附合IEC79-1，BS4683和EN50018的规定，制成隔爆型。防爆标志为ExdⅠ、ExdⅡAT4、ExdⅡBT4，适用于有**性气体混合物存在的场所。

ExdI适用于甲烷或煤尘的**性混合物存在的煤矿井下非采掘工作面环境。

ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组**性气体混合物存在的环境。

ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的**性气体混合物存在的环境。

在YB2基本系列电动机基础上，也可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-WTH户外湿热带型、YB2-TA户内干热带型、YB2-WTA户外干热带型、YB2-T户内热带型、YB2-WT户外热带型及YB2-WF1户外中等防腐蚀型等气候环境条件。

电动机型号代表的意义:

YB2-355M1-4W

异步电动机特殊环境代号

隔爆型电动机极数

第二次改型设计铁心长度代号

机座中心高(mm)机座长度代号



YBSF系列隔爆型三相异步电动机结构说明

2.1电动机的隔爆结构具有ExdⅠ、ExdⅡAT4、ExdⅡBT4。

2.2电动机主体外壳防护等级为IP55。

2.3电动机的冷却方式为IC410、IC411。

2.4电动机绝缘等级为F级，定子绕组温升裕度大、寿命长。

2.5电动机有一个圆柱形轴伸，借联轴器或正齿轮传动。

2.6电动机定子绕组采用高强度聚酯漆包圆铜线，并经VPI真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

2.7电动机转子采用铸铝结构，转子经动平衡核验，电动机运转平稳、振动小、噪声低。

2.8电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高。

2.9电动机轴承选用电动机专用低振动、低噪声轴承，机座号132及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电动机运转时产生的振动和噪声，机座号160及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。

为使电动机安全可靠运行，机座号160及以上电动机轴承结构设置有注排油装置，机座号250及以上电动机，预留轴承温度监测传感元件位置。

2.10电动机风扇、风罩：机座号280及以下电动机采用防静电塑料风扇，其转动惯量小、损耗低，机座号315及以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。
