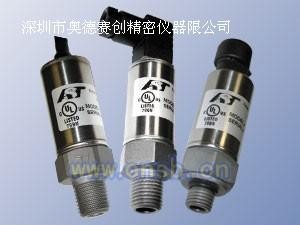

深圳压力传感器AST4000

性能@25°C(77°F)
精度1<±0.5%BFSL稳定性（1年）±0.25%FS,typ超范围保护2倍额定压力爆破压力5X.20,000psi(以较少者为准)压力循环>100Million
1精度包括：非线性，迟滞和非重复性

环境数据
温度经营-40to85°C(-40to185°F)存储-40to100°C(-40to212°F)热极限补偿范围0to55°C(30to130°F)温度。比赛。零<±1.5%ofFS温度。比赛。跨度<±1.5%ofFS其他冲击100G,11msec,1/2sine振动10Gpeak,20to2000Hz.EMI/RFI保护是的评分IP-66(住房只)


电气数据
输出4-20mA1-5VDC,1-6VDC0-50mV0.5-4.5V比例激发10-28VDC10-28VDC5VDC,typ5VDC,reg输出阻抗>10kOhms<100Ohms,Nominal1100Ohms,Nominal<100Ohms,Nominal电流消耗20mA,typ.<10mA<5mA<10mA带宽(-3dB):DCto250Hz(-3dB):DCto1kHz(3dB):DCto5kHz,min(3dB):DCto1kHz输出噪声-<2mVRMS-<2mVRMS零点偏移<±1%ofFS<±1%ofFS<±2%ofFS<±1%ofFS跨度公差<±2%ofFS<±1.5%ofFS<±2%ofFS<±1.5%ofFS输出负载0-800Ohms
@10-28VDC10kOhms,Min.>1MOhms10KOhms,Min.反极性是的是的-No订购信息
AST4000A00500P4E0000PSIG的测量范围压力范围代码BARG测量范围压力范围代码
-14.7to25**V0025**-1to2**V0002**
0-25000250-200002
0-50000500-500005
0-100001000-700007
0-150001500-1000010
0-200002000-2000020
0-250002500-3500035
0-500005000-5000050
0-1,000010000-7000070
0-2,500025000-10000100
0-5,000050000-25000250
0-7,500075000-35000350
0-10,000100000-50000500
0-70000700
典型的范围。所有可用的范围包括0-25PSI和0-10,000PSI。
**复方范围至-14.7至2500PSI的提供。请咨询工厂。

系列型号
工艺连接
A=1/4"NPTMale
B=1/8"NPTMale
C=1/4"BSPPMale
F=7/16"-20UNFMale
K=SAE4Female(使用选项代码006.143)
P=1/2MNPT
压力范围5位数代码压力范围
压力单位
B=BARK=kg/cm2P=PSI

输出
1=0.5-4.5V比例6=1-6V
3=1-5VA=10mV/V
4=4-20mA(2线回路供电)

电力
A=2ft.(0.6m)G=4针MolexConn(无房)
B=4ft.(1.2m)H=Flex地带3in(无房)

C=6ft.(1.8m)I=DIN43650A
D=10ft.(3.0m)X=Special(看选项代码)
E=MiniDIN43650Y=M12Eurofast
F=PackardMetripack1503-PinConn.Z=DT04德语

材质选择0=17-4PH1=316L2=Inconel718*

选项
000=无选项
006=施拉德减压密码+
009=密封式参考*
094=脉冲水下连接及所有316材质选择
(使用与X电气连接和材质1)*
117=内部节流插头*
143=施拉德降压针及密封式参考
165=内部节流即插即用密封式参考*

*咨询工厂的可用性.
+选项只有SAE4女性压力端口选项"K."可用
