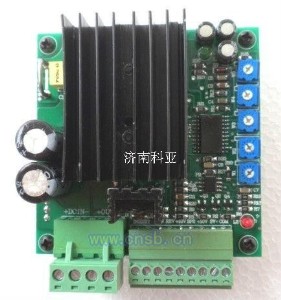

24V直流电机调速器正反转

一、产品特点： 该系列调速器为低压直流四象限再生脉宽调速，采用专用单片机智能 控制，响应速度快、运转平稳、工作可靠、保护功能齐全等。 ◆ 采用SMT 技术、体积小 ◆ 脉宽调制 电机运转噪音小、高效率、低维护、更好的提高直流电机的使用寿命。 ◆ 四象限再生运转模式 ◆ 再生制动功能 不需要外部换向接触器，不会导致电机零部件或其组件过热或者烧毁 ◆ 使能/换向端子 通过简单的无源开关量或晶体管集电极开路来实现其中某一项功能即可。 ◆ 状态指示灯 电源指示和过流报警指示能提供调速器的可视化状态。 2 ◆ 输出电流设定功能（限幅） ◆ 转矩补偿功能 ◆ 双闭环PI 调节(电流、电压) ◆ 标准模拟量信号控制 模拟量：0-5V 0-10V 或电位器控制均可 ◆ 较宽的输入电压范围:20-55V 二．性能指标 1、PWM 脉宽调制 2 、调速比： 1：100 3 、控制电位器： （1K ……50K ）/2W 4、输入电压： 20-55V VDC 5、输出电流： 0-20A （限幅） 6、输入阻抗： ≥50KΩ 7、转速（基准精度%）： 1 % 8、启动/制动时间： 0.2-20 S 9、环境温度： -10℃~+50℃ 10、环境湿度： ≤80RH（无结露）（相对湿度） 11、绝缘耐压： 1100V DC 1 分钟 12、绝艳电阻： ＞ 20 MΩ 13、漏电流： ≤ 0.9 mA 14、适用于稀土、永磁和他励马达
