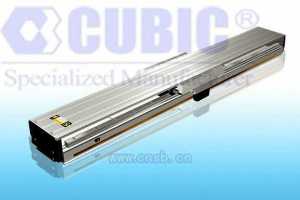

直线电机平台

直线电机平台-CLM使用铝挤出型材，一次成型。轻量化，高刚性。 采用带球保持器LM静音型直线导轨。 适用于中、大型搬送机构。 最高速度每秒3米，3m/s（分辨率1微米时） 最大推力：表示滑座可在瞬间的产生最大的力。427（N） 最大可搬送质量120公斤； 额定推力：表示滑座可连续产生的力。213（N） 最大可搬送质量定义为在0.5G左右的加速； 型号表示：CLM-1-800-J-C-Q-S1 1、CLM：直线电机平台型号； 2、1：1个工作滑座，2是指2个滑座； 4、800：平台底座总长； 5、C：带铝防护罩；无记号无防护罩； 6、J：磁极传感器， 7、Q：带拖链，无记号无托链； 8、光电传感器S1：EE-SX671；S2：EE-SX674。 备注： 伺服ON输入时进行功率因数检测时会发生约10数秒钟的数mm的左右摇动。要避免这种摇动，请选择带磁极传感器。 使用磁力式线性编码器时：重复定位精度（正负10微米）； 分辨率（10微米） 使用光学式线性编码器时：重复定位精度（正负1微米）； 分辨率（0.1-1微米） CUBIC公司标准配备拖链可选 1、椿本：TKP0180W40R50 2、易格斯：E.0 使用案例： 晶元堆放机械 胶合板材制造设备 大型喷墨打印机械 DNA芯片制造装置 玻璃基板搬运装置 玻璃基板检测装置 玻璃基板制造装置 玻璃基板曝光装置 印刷电路板检测装置 汽车零部件测量设备
