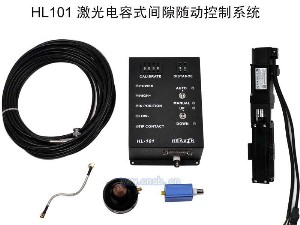

HL101激光切割机浮头随动控制

HL101激光切割机浮头随动控制器
说明书下载地址：
中文：http://www.heavth.com/DownloadShow.asp?ID=8
2.1基本描述
激光切割的效果和质量取决于工件到喷嘴的工作距离，自动控制切割距离，能使你获得光滑、优质的割缝，减少工件报废，提高切割速度和效率。
HL101激光随动控制系统让你保持最佳的切割高度：
节约切割准备时间，HL101激光随动控制系统能快速调整到合适的跟踪高度。
使用更高的切割速度提高生产效率。
优秀的切割质量，减少或杜绝切割次品。
保持切割产品的一致性。
数控机床实现全自动控制。
HL101激光随动控制系统也能带来以下优点:
自动/手动两种工作模式。
具有多种间隙设定方式，可重复设定和修改你想要的高度。
具有间隙补偿，温度补偿功能。
伺服零飘抑制功能。
具有在位置信号，碰撞信号等完善的功能接口。
利用模拟电压控制伺服升降电机。

2.2HL101激光随动控制系统参数
供电电压：直流24V±20%，2A
间隙设定范围：0.25-5mm（不同的喷嘴需进行校准）
测量重复精度：±0.1mm
温度漂移：＜0.5%/℃（在1mm间隙时）
输出电压：0…±10VDC，灵敏度可调节
响应时间：＜5ms
主机外形尺寸：180mm（高）×130mm（宽）×60mm（深）
工作环境条件：
切割头：工作温度-10℃∽100℃(极限温度220℃);
电气箱：工作温度0℃∽50℃;无强电磁干扰。
高频传感电缆长度：6000mm
重量：控制盒0.9kg控制盒加探测组件1.3kg
防护等级：IP64，防止灰尘进入
安装接头：DB25、BNC
安装位置：高频线范围内，远离热源空气对流良好的地方。
